gb28181协议常见流程简析

上级=sip+源设备

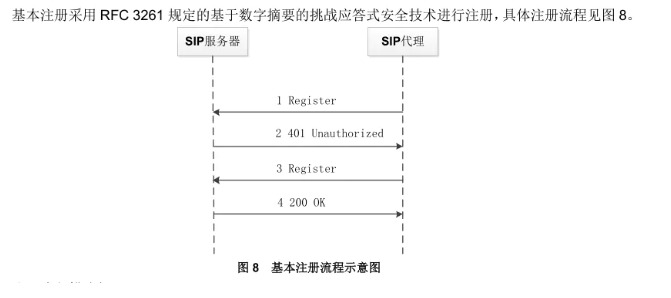

1.注册

1.sip代理或下级向sip服务器发送REGISTER请求+sip编号+IP+端口
2.sip服务器回复401+unauthorized
3.sip代理或下级向sip服务器发送REGISTER请求+sip编号+IP+端口
4.sip服务器回复200

2.获取设备

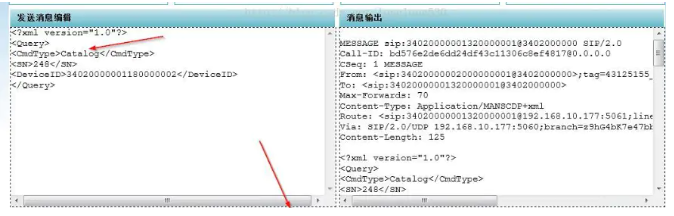

1.以message的方法发送一段xml文本，主要通过Catalog命令和DeviceID发送，获取设备,
2.设备收到后，马上回复200
3.还会回复设备相关信息给服务器
4.服务器收到后回复200，给设备

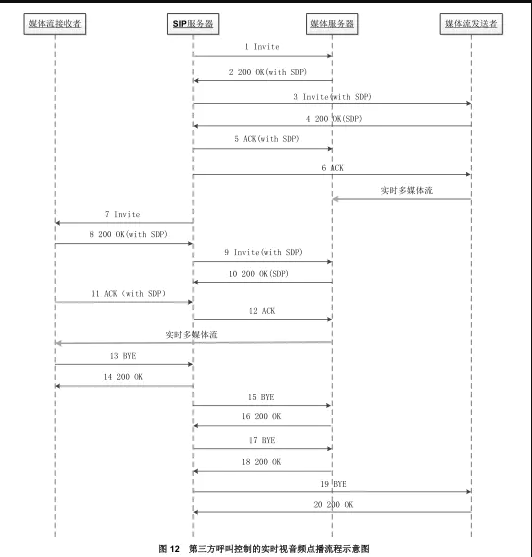

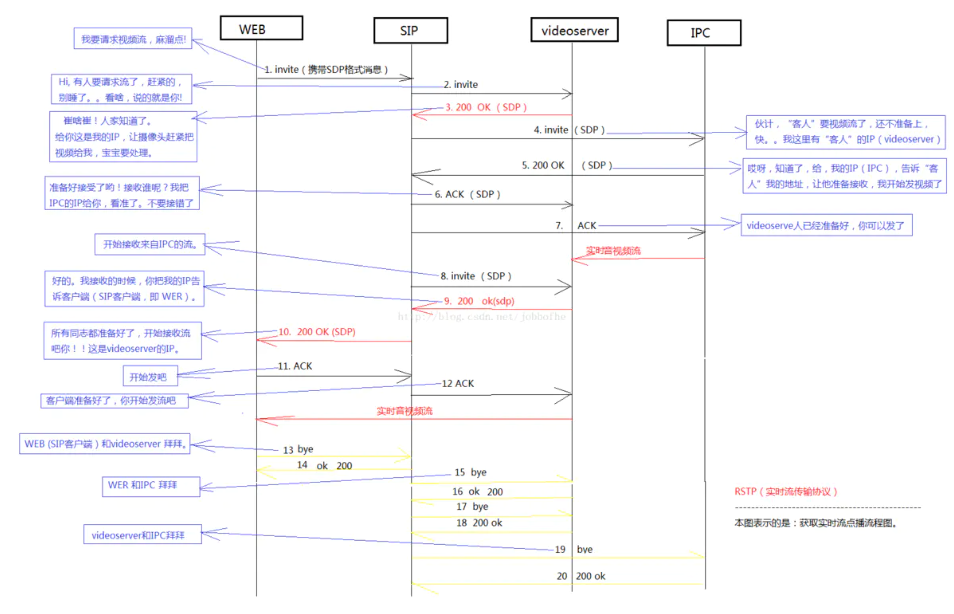

3.码流请求

流程描述如下：

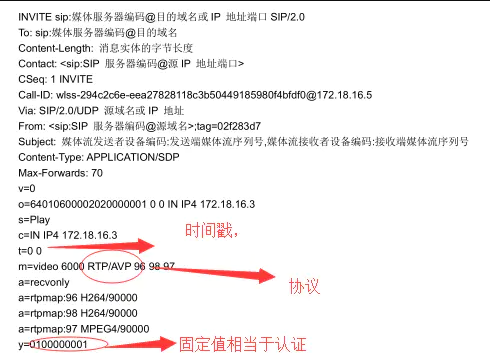

a) 1：媒体流接收者向 SIP 服务器发送 Invite 消息，消息头域中携带 Subject 字段，表明点播的视频源 ID、分辨率、媒体流接收者 ID、接收端媒体流序列号等参数，SDP 消息体中 s 字段为“Play”代表实时点播；
b) 2：SIP 服务器收到 Invite 请求后，通过三方呼叫控制建立媒体服务器和媒体流发送者之间的媒体连接。向媒体服务器发送 Invite 消息，此消息不携带 SDP 消息体；

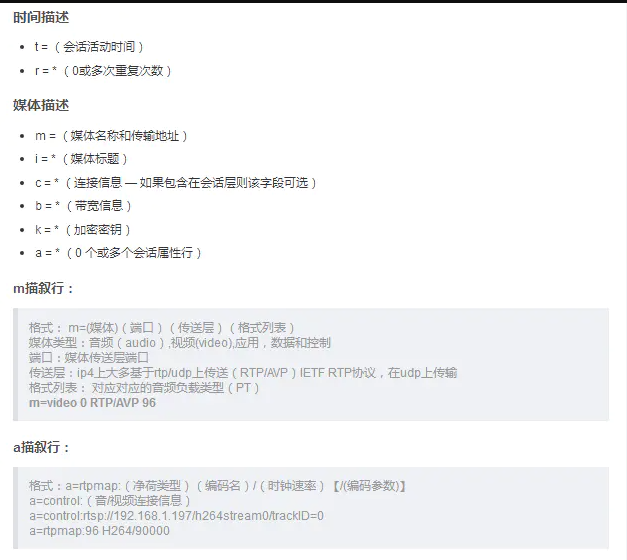

c) 3：媒体服务器收到 SIP 服务器的 Invite 请求后，回复 200 OK 响应，携带 SDP 消息体，消息体中描述了媒体服务器接收媒体流的 IP、端口、媒体格式等内容；
d) 4：SIP 服务器收到媒体服务器返回的 200 OK 响应后，向媒体流发送者发送 Invite 请求，请求中携带消息 3 中媒体服务器回复的 200 OK 响应消息体，并且修改 s 字段为“Play”代表实时点播，增加 y 字段描述 SSRC 值，f 字段描述媒体参数；
e) 5：媒体流发送者收到 SIP 服务器的 Invite 请求后，回复 200 OK 响应，携带 SDP 消息体，消息体中描述了媒体流发送者发送媒体流的 IP、端口、媒体格式、SSRC 字段等内容；
f) 6：SIP 服务器收到媒体流发送者返回的 200 OK 响应后，向媒体服务器发送ACK 请求，请求中携带消息 5 中媒体流发送者回复的 200 OK 响应消息体，完成与媒体服务器的 Invite 会话建立过程；
g) 7：SIP 服务器收到媒体流发送者返回的 200 OK 响应后，向媒体流发送者发送 ACK 请求，请求中不携带消息体，完成与媒体流发送者的 Invite 会话建立过程；
h) 8：完成三方呼叫控制后，SIP 服务器通过 B2BUA 代理方式建立媒体流接收者和媒体服务器之间的媒体连接。在消息 1 中增加 SSRC 值，转发给媒体服务器；
i) 9：媒体服务器收到 Invite 请求，回复 200 OK 响应，携带 SDP 消息体，消息体中描述了媒体服务器发送媒体流的 IP、端口、媒体格式、SSRC 值等内容；
j) 10：SIP 服务器将消息 9 转发给媒体流接收者；
k) 11：媒体流接收者收到 200 OK 响应后，回复 ACK 消息，完成与 SIP 服务器的 Invite 会话建立过程；
l) 12：SIP 服务器将消息 11 转发给媒体服务器，完成与媒体服务器的 Invite 会话建立过程；
m) 13：媒体流接收者向 SIP 服务器发送 BYE 消息，断开消息 1、10、11 建立的同媒体流接收者的 Invite 会话；
n) 14：SIP 服务器收到 BYE 消息后回复 200 OK 响应，会话断开；
o) 15：SIP 服务器收到 BYE 消息后向媒体服务器发送 BYE 消息，断开消息 8、9、12 建立的同媒体服务器的 Invite 会话；
p) 16：媒体服务器收到 BYE 消息后回复 200 OK 响应，会话断开；
q) 17：SIP 服务器向媒体服务器发送 BYE 消息，断开消息 2、3、6 建立的同媒体服务器的 Invite会话；
r) 18：媒体服务器收到 BYE 消息后回复 200 OK 响应，会话断开；
s) 19：SIP 服务器向媒体流发送者发送 BYE 消息，断开消息 4、5、7 建立的同媒体流发送者的Invite 会话；
t) 20：媒体流发送者收到 BYE 消息后回复 200 OK 响应，会话断开。

4.查录像

message(recordinfo+deviceID+time)->200
设备端xml类型码流发给服务器，发完后以bye结束，服务器回复200

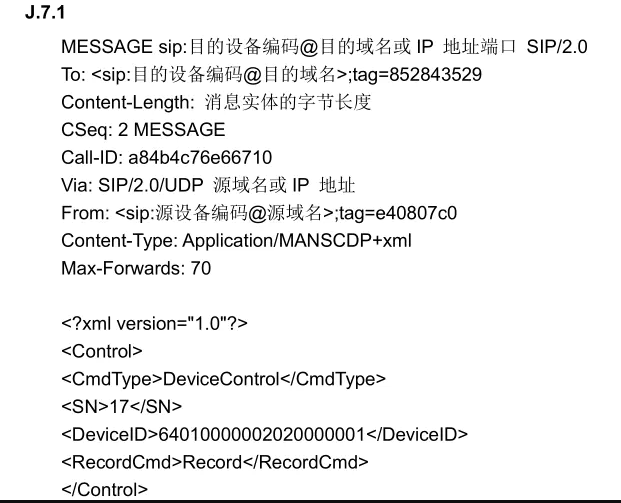

5.设备控制

a) 1：源设备向 SIP 服务器发送设备控制命令，设备控制命令采用 MESSAGE 方法携带；
b) 2：SIP 服务器收到命令后返回 200 OK；
c) 3：SIP 服务器向目标设备转发设备控制命令，设备控制命令采用 MESSAGE 方法携带；
d) 4：目标设备收到命令后返回 200 OK；
e) 5：目标设备向 SIP 服务器发送设备控制响应命令，设备控制响应命令采用 MESSAGE 方法携带；
f) 6：SIP 服务器收到命令后返回 200 OK；
g) 7：SIP 服务器向源设备转发设备控制响应命令，设备控制响应命令采用 MESSAGE 方法携带；
h) 8：目标设备收到命令后返回 200 OK
