视频监控平台-GB28181-语音对讲功能

语音对讲是在2014版本提出来的，这里详细写一遍国标28181-2016语音对讲的功能介绍。
提前先把GB28181检测需要注意的事项说一下：
1、语音对讲其实主要的是音频流的输入输出， 输入设备类型是136，输出设备类型是137
2、目前检测的时候，海康摄像机是定制的检测版本有固定的137类型id，一般海康摄像机是没有配置音频输出通道的，需要自己通过SDK模拟一个音频输出设备或则让海康提供 28181检测的固件版本。
3、检测时候需要用笔记本电脑模拟一个136音频输入的设备，一般和客户端绑定一起（或则后台服务器配置相应的id和客户端绑定一起）
4、音频输入源一般是采用笔记本采集的音频信号，音频采集代码后面的博客提供。

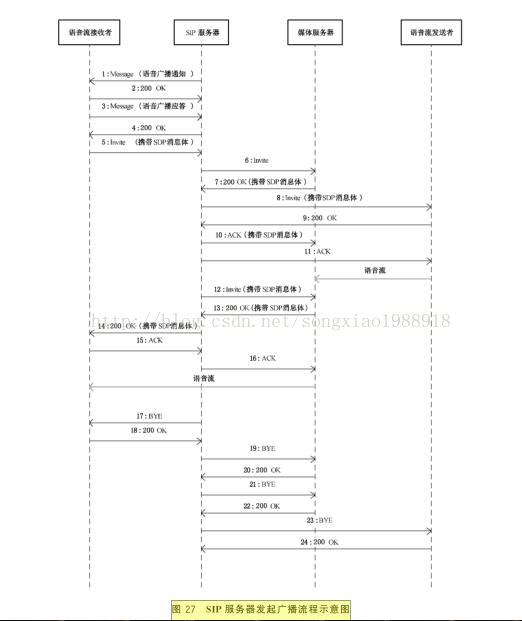

下面看一下语音对讲的流程：

其中, 信令 1 、
2 、 3 、 4 为语音广播通知、 语音广播应答消息流程; 信令 5 、 1 2 、 1 3 、 1 4 、 1 5 、 1 6 为 S I P 服务
器接收到客户端的呼叫请求通过 B 2 B UA 代理方式建立语音流接收者与媒体服务器之间的媒体流信令
过程, 信令 6~1 1 为 S I P 服务器通过三方呼叫控制建立媒体服务器与语音流发送者之间的媒体流信令
过程, 信令 1 7~2 0 为 S I P 服务器断开语音流接收者与媒体服务器之间的媒体流信令过程, 信令 2 1~2 4
6 4
G B / T2 8 1 8 1 — 2 0 1 6
为 S I P 服务器断开媒体服务器与语音流发送者之间的媒体流信令过程。
命令流程描述如下:
a ) 1 : S I P 服务器向语音流接收者发送语音广播通知消息, 消息中通过 T o 头域标明作为目的地址
的语音流接收者 I D , 消息采用 M e s s a g e 方法携带。
b ) 2 : 语音流接收者收到语音广播通知消息后, 向 S I P 服务器发送 2 0 0OK 响应。
c ) 3 : 语音流接收者向 S I P 服务器发送语音广播应答消息, 消息中通过 T o 头域标明作为目的地
址的 S I P 服务器 I D , 消息采用 M e s s a g e 方法携带。
d ) 4 : S I P 服务器收到语音广播应答消息后, 向语音流接收者发送 2 0 0OK 响应。
e ) 5 : 语音流接收者向 S I P 服务器发送 I n v i t e 消息, 消息中通过 T o 头域标明作为目的地址的语音
流发送者 I D , 消息头域中携带 S u b j e c t 字段, 表明请求的语音流发送者 I D 、 发送方媒体流序列
号、 语音流接收者 I D 、 接收方媒体流序列号等参数, S D P 消息体中 s 字段为“ P l a y ” 代表实时点
播, m 字段中媒体参数标识为“
a u d i o ” 表示请求语音媒体流。
f ) 6 : S I P 服务器收到 I n v i t e 请求后, 通过三方呼叫控制建立媒体服务器和语音流发送者之间的
媒体连接。向媒体服务器发送 I n v i t e 消息, 此消息不携带 S D P 消息体。
g ) 7 : 媒体服务器收到 S I P 服务器的 I n v i t e 请求后, 回复 2 0 0OK 响应, 携带 S D P 消息体, 消息体
中描述了媒体服务器接收媒体流的 I P 、 端口、 媒体格式等内容。
h ) 8 : S I P 服务器收到媒体服务器返回的 2 0 0OK 响应后, 向语音流发送者发送 I n v i t e 请求, 消息
中通过 T o 头域标明作为目的地址的语音流发送者 I D , 消息头域中携带 S u b j e c t 字段, 表明请
求的语音流发送者 I D 、 发送方媒体流序列号、 语音流接收者 I D 、 接收方媒体流序列号等参数,
请求中携带消息 7 中媒体服务器回复的 2 0 0OK 响应消息体, s 字段为“ P l a y ” 代表实时点播,
m 字段中媒体参数标识为“ a u d i o ” 表示请求语音媒体流, 增加 y 字段描述 S S R C 值, f 字段描述
媒体参数。
i ) 9 : 语音流发送者收到 S I P 服务器的 I n v i t e 请求后, 回复 2 0 0OK 响应, 携带 S D P 消息体, 消息
体中描述了媒体流发送者发送媒体流的 I P 、 端口、 媒体格式、 S S R C 字段等内容, s 字段为
“
P l a y ” 代表实时点播,
m 字段中媒体参数标识为“ a u d i o ” 表示请求语音媒体流。
j ) 1 0 : S I P 服务器收到语音流发送者返回的 2 0 0OK 响应后, 向媒体服务器发送 A C K 请求, 请求
中携带消息 9 中语音流发送者回复的 2 0 0OK 响应消息体, 完成与媒体服务器的 I n v i t e 会话
建立过程。
k ) 1 1 : S I P 服务器收到语音流发送者返回的 2 0 0OK 响应后, 向语音流发送者发送 A C K 请求, 请
求中不携带消息体, 完成与语音流发送者的 I n v i t e 会话建立过程。
l ) 1 2 : 完成三方呼叫控制后, S I P 服务器通过 B 2 B UA 代理方式建立语音流接收者和媒体服务器
之间的媒体连接。在消息 5 中增加 S S R C 值, 转发给媒体服务器。
m ) 1 3 : 媒体服务器收到 I n v i t e 请求, 回复 2 0 0OK 响应, 携带 S D P 消息体, 消息体中描述了媒体服
务器发送媒体流的 I P 、 端口、 媒体格式、 S S R C 值等内容,
s 字段为“ P l a y ” 代表实时点播, m 字段
中媒体参数标识为“
a u d i o ” 表示请求语音媒体流。
n ) 1 4 : S I P 服务器将消息 1 3 转发给语音流接收者。
o ) 1 5 : 语音流接收者收到 2 0 0OK 响应后, 回复 A C K 消息, 完成与 S I P 服务器的 I n v i t e 会话建立
过程。
p ) 1 6 : S I P 服务器将消息 1 5 转发给媒体服务器, 完成与媒体服务器的 I n v i t e 会话建立过程。
q ) 1 7 : S I P 服务器向语音流接收者发送 B Y E 消息, 断开消息 5 、 1 4 、 1 5 建立的 I n v i t e 会话。
r ) 1 8 : 语音流接收者收到 B Y E 消息后回复 2 0 0OK 响应, 会话断开。
s ) 1 9 : S I P 服务器向媒体服务器发送 B Y E 消息, 断开消息 1 2 、 1 3 、 1 6 建立的同媒体服务器的
I n v i t e 会话。

上面是28181协议里面规定的流程，直接照搬过来，不管怎么实现语音对讲也要根据流程走。
下面我把抓包详情粘贴下：

MESSAGE sip:34020000001370000001@192.168.1.81:5060 SIP/2.0
Via: SIP/2.0/UDP 192.168.1.93:5060;rport;branch=z9hG4bK-3d09000-1047e076-A8X5JYC1
From: <sip:64000000002000000001@192.168.1.93:5060>;tag=CN2Ei3Vu
To: <sip:34020000001370000001@192.168.1.81:5060>
Call-ID: 5c0d74ae-4352-df11-aa52-56a46c795625@192.168.1.93
CSeq: 55 MESSAGE
Contact: <sip:192.168.1.93:5060>
Content-Type: Application/MANSCDP+xml
Max-Forwards: 70
User-Agent: iVMS 1.0
Content-Length:   173

<?xml version="1.0"?>
<Notify>
<CmdType>Broadcast</CmdType>
<SN>20</SN>
<SourceID>64000000001360000001</SourceID>
<TargetID>34020000001370000001</TargetID>
</Notify>
SIP/2.0 200 OK
To: <sip:34020000001370000001@192.168.1.81:5060>;tag=75600014_53173353_c376baa4-b5f9-4f2a-a739-653dc3299ae1
Via: SIP/2.0/UDP 192.168.1.93:5060;rport=5060;branch=z9hG4bK-3d09000-1047e076-A8X5JYC1;received=192.168.1.93
CSeq: 55 MESSAGE
Call-ID: 5c0d74ae-4352-df11-aa52-56a46c795625@192.168.1.93
From: <sip:64000000002000000001@192.168.1.93:5060>;tag=CN2Ei3Vu
Content-Length: 0

MESSAGE sip:64000000002000000001@6400000000 SIP/2.0
Call-ID: 2cf6a25ea9b4f63ca255f60faefb584d@0.0.0.0
CSeq: 1 MESSAGE
From: <sip:34020000002000000001@3402000000>;tag=78679367_53173353_5e822bd3-744e-4d50-a7ae-3dcb31308ad5
To: <sip:64000000002000000001@6400000000>
Max-Forwards: 70
Content-Encoding: GB2312
Content-Type: Application/MANSCDP+xml
Route: <sip:64000000002000000001@192.168.1.93:5060;lr>
Via: SIP/2.0/UDP 192.168.1.81:5060;branch=z9hG4bK5e822bd3-744e-4d50-a7ae-3dcb31308ad5_53173353_28675579067886
Content-Length: 147

<?xml version="1.0"?>
<Response>
<CmdType>Broadcast</CmdType>
<SN>20</SN>
<DeviceID>34020000001370000001</DeviceID>
<Result>OK</Result>
</Response>SIP/2.0 200 OK
Via: SIP/2.0/UDP 192.168.1.81:5060;branch=z9hG4bK5e822bd3-744e-4d50-a7ae-3dcb31308ad5_53173353_28675579067886
From: <sip:34020000002000000001@3402000000>;tag=78679367_53173353_5e822bd3-744e-4d50-a7ae-3dcb31308ad5
To: <sip:64000000002000000001@6400000000>;tag=nVa5oJ2n
Call-ID: 2cf6a25ea9b4f63ca255f60faefb584d@0.0.0.0
CSeq: 1 MESSAGE
Contact: <sip:64000000002000000001@192.168.1.93:5060>
Content-Length: 0

INVITE sip:64000000001360000001@6400000000 SIP/2.0
Call-ID: a0ce1d2417f6cb64571120b90c2243c1@0.0.0.0
CSeq: 1 INVITE
From: <sip:34020000002000000001@3402000000>;tag=84133916_53173353_4063c926-989f-4a9a-af9c-867f8219c6ab
To: <sip:64000000001360000001@6400000000>
Max-Forwards: 70
Contact: "34020000002000000001" <sip:192.168.1.81:5060>
Subject: 64000000001360000001:0-4-0,34020000002000000001:1
Content-Type: application/sdp
Route: <sip:64000000001360000001@192.168.1.93:5060;lr>
Via: SIP/2.0/UDP 192.168.1.81:5060;branch=z9hG4bK4063c926-989f-4a9a-af9c-867f8219c6ab_53173353_28675585450209
Content-Length: 171

v=0
o=64010000002020000001 0 0 IN IP4 192.168.1.81
s=Play
c=IN IP4 192.168.1.81
t=0 0
m=audio 8000 RTP/AVP 96
a=recvonly
a=rtpmap:96 PS/90000
y=0100000001
f=v/a/1/8/1
SIP/2.0 100 Trying
Via: SIP/2.0/UDP 192.168.1.81:5060;branch=z9hG4bK4063c926-989f-4a9a-af9c-867f8219c6ab_53173353_28675585450209
From: <sip:34020000002000000001@3402000000>;tag=84133916_53173353_4063c926-989f-4a9a-af9c-867f8219c6ab
To: <sip:64000000001360000001@6400000000>
Call-ID: a0ce1d2417f6cb64571120b90c2243c1@0.0.0.0
CSeq: 1 INVITE
Content-Length: 0

SIP/2.0 200 OK
Via: SIP/2.0/UDP 192.168.1.81:5060;branch=z9hG4bK4063c926-989f-4a9a-af9c-867f8219c6ab_53173353_28675585450209
Record-Route: <sip:64000000002000000001@192.168.1.93:5060;lr>
From: <sip:34020000002000000001@3402000000>;tag=84133916_53173353_4063c926-989f-4a9a-af9c-867f8219c6ab
To: <sip:64000000001360000001@6400000000>;tag=Wn1J54GK
Call-ID: a0ce1d2417f6cb64571120b90c2243c1@0.0.0.0
CSeq: 1 INVITE
Contact: <sip:64000000001360000001@192.168.1.93:5060>
Content-Type: application/sdp
Content-Length:   180

v=0
o=64000000001360000001 0 0 IN IP4 192.168.1.93
s=Play
c=IN IP4 192.168.1.93
t=0 0
m=audio 20104 RTP/AVP 8
a=sendonly
a=rtpmap:8 PS/90000
y=0100000001
f=v/a/1/8/1
ACK sip:64000000001360000001@192.168.1.93:5060 SIP/2.0
Call-ID: a0ce1d2417f6cb64571120b90c2243c1@0.0.0.0
CSeq: 1 ACK
From: <sip:34020000002000000001@3402000000>;tag=84133916_53173353_4063c926-989f-4a9a-af9c-867f8219c6ab
To: <sip:64000000001360000001@6400000000>;tag=Wn1J54GK
Max-Forwards: 70
Route: <sip:64000000002000000001@192.168.1.93:5060;lr>
Via: SIP/2.0/UDP 192.168.1.81:5060;branch=z9hG4bK4063c926-989f-4a9a-af9c-867f8219c6ab_53173353_28675725931057
Content-Length: 0

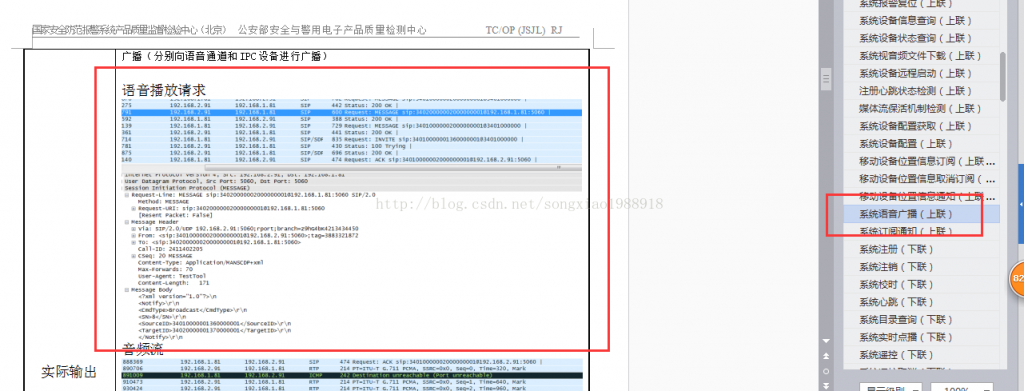

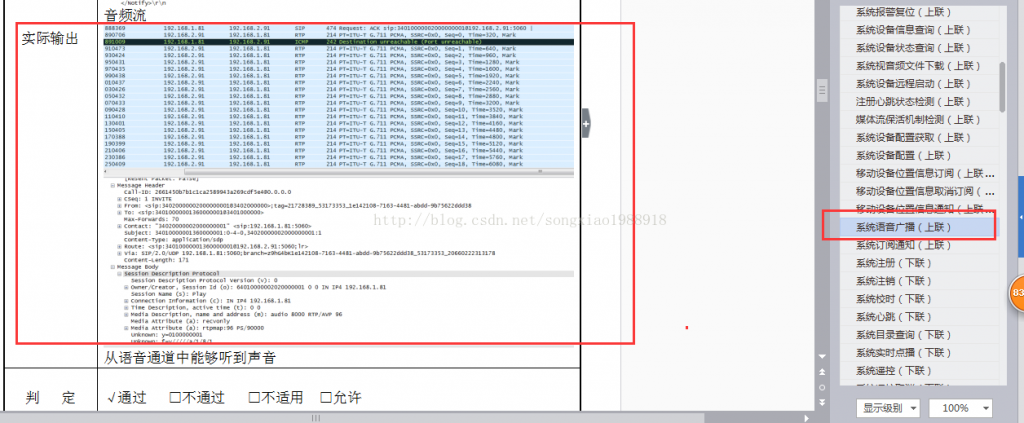

流程抓包截图：

音频流采用的G711格式
